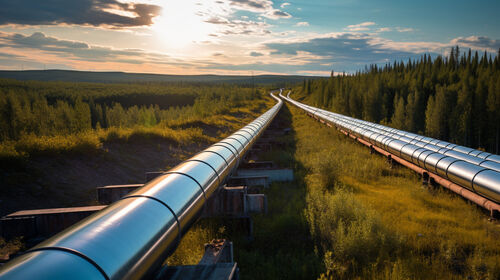

প্রাকৃতিক গ্যাস দীর্ঘ দূরত্ব পাইপলাইন পরিদর্শন জন্য MYUAV ড্রোন লেজার মিথেন ডিটেক্টর প্রয়োগ

▶ প্রয়োজনীয়তাMYUAV ড্রোন লেজার মিথেন পরিদর্শন

MYUAV ড্রোন লেজার মিথেন ডিটেক্টর দীর্ঘ দূরত্বের প্রাকৃতিক গ্যাস পাইপলাইন পরিদর্শন করার ক্ষেত্রে গুরুত্বপূর্ণ ভূমিকা পালন করে। এটি অনলাইন মিথেন গ্যাসের ঘনত্বের মতো পরামিতিগুলি পরিমাপ করতে পারে,ফুটো সনাক্তকরণ, এবং পাইপলাইনগুলির নিরাপদ অপারেশন নিশ্চিত করে। পরীক্ষার জন্য লেজার মিথেন ডিটেক্টর দিয়ে সজ্জিত MYUAV ড্রোন ব্যবহার করে পাইপলাইন ফুটোগুলি দ্রুত এবং নির্ভুলভাবে সনাক্ত করা সম্ভব,পরিদর্শনের দক্ষতা বাড়ানোএদিকে, এমওয়াইইউএভি ড্রোন পরিদর্শন মাঝারি থেকে দীর্ঘ দূরত্বের পাইপলাইন পরিদর্শনও অর্জন করতে পারে।স্থলভাগে পৌঁছানো কঠিন এলাকাগুলিকে কভার করা এবং পরিদর্শন কভারেজ উন্নত করা.

এছাড়া, MYUAV ড্রোন লেজার মিথেন ডিটেক্টরের বহনযোগ্যতা, গতি, দক্ষতা এবং কম খরচের মতো সুবিধা রয়েছে, যা দীর্ঘ দূরত্বের পাইপলাইন পরিদর্শনের জন্য এটিকে আদর্শ পছন্দ করে তোলে।

▶সিস্টেম ওভারভিউ

রুট প্ল্যানিংয়ের জন্য গ্রাউন্ড স্টেশন সফটওয়্যার ব্যবহার করে, মাঝারি এবং দীর্ঘ দূরত্বের পাইপলাইন পরিদর্শন কার্যক্রম সহজেই অর্জন করা যায়।বর্তমান পরিদর্শন অবস্থা এবং মিথেন পরিমাপের তথ্য রিয়েল টাইমে দেখা যাবে. পাইপলাইন ফুটো হলে, টার্মিনাল সরঞ্জাম স্বয়ংক্রিয়ভাবে অ্যালার্ম এবং রেকর্ড তথ্য (সময়, স্থানাঙ্ক, ফুটো ঘনত্ব,পরবর্তী পর্যায়ে স্বয়ংক্রিয়ভাবে পরিদর্শন প্রতিবেদন তৈরির জন্য).

লেজার মিথেন টেলিমেট্রি যন্ত্র

LC30 PRO [5G সংস্করণ] পণ্যটি LC30 PRO এর 5G সংস্করণ। বর্তমানে, এটি ব্যবহারের জন্য DJI M300RTK এবং M350RTKMYUAV ড্রোনগুলিতে মাউন্ট করা যেতে পারে।সেন্সর দ্বারা সংগৃহীত মিথেন ঘনত্বের তথ্যগুলি 5G মডিউল DJI SDK এর মতো বিভিন্ন সংক্রমণ পদ্ধতির মাধ্যমে প্রদর্শনের জন্য রিমোট কন্ট্রোল অ্যাপ্লিকেশন বা ওয়েব পৃষ্ঠাগুলিতে প্রেরণ করা যেতে পারে. অ্যাপ কন্ট্রোলঃ অ্যান্ড্রয়েড ডেস্কটপ আইকন খুলুন এবং লেজার মিথেন অ্যাপ্লিকেশনের লগইন ইন্টারফেস প্রবেশ করুন। পরিদর্শন প্রক্রিয়ার সময়,MYUAV ড্রোনের অবস্থা এবং মিথেন পরিমাপের তথ্য বাস্তব সময়ে দেখা যাবে. পাইপলাইন ফুটো হলে, টার্মিনাল সরঞ্জাম স্বয়ংক্রিয়ভাবে অ্যালার্ম এবং রেকর্ড তথ্য (সময়, স্থানাঙ্ক, ফুটো ঘনত্ব,পরবর্তী পর্যায়ে স্বয়ংক্রিয়ভাবে পরিদর্শন প্রতিবেদন তৈরির জন্য). ওয়েব কন্ট্রোলঃ মিথেন ডেটার ইউনিফাইড মনিটরিং এবং ম্যানেজমেন্ট। মানচিত্র কল করতে সক্ষম, 3 ডি / 2 ডি / প্ল্যানার ভিউগুলির মধ্যে স্যুইচ করতে সক্ষম, 3 ডি ফ্লাইট ট্র্যাজেক্টরি প্রদর্শন করতে পারে, রঙ ব্লক মান প্রদর্শন করতে পারে,রিয়েল-টাইম ডেটা প্রদর্শন, চিহ্নিতকরণ পয়েন্ট এবং পরিমাপ, অস্বাভাবিক এলাকার পরিসংখ্যান, দ্রুত অবস্থান, ঐতিহাসিক রেকর্ড অনুসন্ধান, এবং রপ্তানি রিপোর্ট।

পর্যবেক্ষণ পদ্ধতি

সনাক্তকরণ গ্যাসঃ মিথেন

সনাক্তকরণ নীতিঃ লেজার শোষণ স্পেকট্রোস্কোপি প্রযুক্তি TDLAS

সনাক্তকরণ মোডঃ প্যান টিল্ট স্ক্যানিং টাইপ, নিয়মিত স্ক্যানিং ব্যাসার্ধ এবং স্ক্যানিং গতি সহ

ঝাঁকুনি কোণঃ 1 °, 2 °, 3 °, 4 °, 5 ° ঐচ্ছিক

সুইং গতিঃ ১ লুপ/সেকেন্ড, ১.৫ লুপ/সেকেন্ড, ২ লুপ/সেকেন্ড

পাইপলাইনের উপর দিয়ে উড়তে, তিন অক্ষের স্থিতিশীল গিবল লেজার বিকিরণের দিককে স্থলপথে ধরে রাখে। স্ক্যানিং কন্ট্রোলার গিবলের ঘূর্ণন নিয়ন্ত্রণ করে,এবং মাটিতে লেজার বিকিরণের প্রজেকশন একটি স্পাইরাল আকৃতির হয়, একটি নির্দিষ্ট প্রস্থ (প্রায় 3-10 মিটার) জুড়ে ঝাঁকুনি। ফলস্বরূপ, MYUAV ড্রোনটি পাইপলাইন পরিসীমা জুড়ে যেতে পারে যা এক ফ্লাইটে পরিদর্শন করা দরকার, ফ্লাইটের অবস্থানের ত্রুটিগুলি ক্ষতিপূরণ করতে পারে,এবং পাইপলাইন থেকে বিচ্যুত যে ফুটো বায়ু ভর ধরা.

▶পরিদর্শন প্রক্রিয়া

1প্রস্তুতিমূলক কাজ

পাইপলাইন পরিদর্শন করার আগে, MYUAV ড্রোনকে টেকঅফের জন্য প্রস্তুত করতে হবে। স্থিতিশীল টেকঅফের জন্য অপারেটর একটি রিমোট কন্ট্রোলের মাধ্যমে MYUAV ড্রোনের টেকঅফের নিয়ন্ত্রণ করে।

2. পরিদর্শন রুট পরিকল্পনা

রুট এডিটিং ইন্টারফেস রুট সম্পাদনা এবং পরিবর্তন করার অনুমতি দেয়। রুট আপলোড করার পরে, MYUAV ড্রোন স্বয়ংক্রিয় ফ্লাইট পরিদর্শন সম্পাদন করতে পারে যা আপডেট করা হবে।পাইপলাইন পরিদর্শন এলাকার জন্য, অপারেটররা ময়ুয়াভ ড্রোনটি পাইপলাইন এলাকা সম্পূর্ণরূপে কভার করতে এবং বাধা এবং বিপজ্জনক অঞ্চলগুলি এড়াতে পারে তা নিশ্চিত করার জন্য পরিদর্শন রুটগুলি আগে থেকে পরিকল্পনা করতে পারে।

3. হোমওয়ার্ক পরীক্ষা

বিমানটি ফ্লাইট রুট প্রবেশ করার পর, পরিদর্শন প্রক্রিয়ার সময় পাইপলাইনটির চারপাশে বায়ুতে লেজার স্ক্যানিং করা হয়।স্ক্রিনের নীচে একটি অবস্থা তথ্য বক্স প্রদর্শিত হতে পারে, যার মধ্যে রয়েছে বিমানের তথ্য, রুটের তথ্য এবং মিথেন সনাক্তকরণের তথ্য।

একবার ফ্লাইটের সময় অস্বাভাবিক তথ্য পাওয়া গেলে, মানচিত্রে রঙিনভাবে অবস্থান চিহ্নিত করা যেতে পারে।

4. তথ্য বিশ্লেষণ এবং প্রতিবেদন

ফ্লাইটের সময়, যখনই থ্রেশহোল্ডের চেয়ে বেশি মিথেন গ্যাসের ফুটো সনাক্ত করা হয়, তখন MYUAV ড্রোন স্বয়ংক্রিয়ভাবে ছবি তোলে এবং প্রাসঙ্গিক তথ্য যেমন বর্তমান ঘনত্বের মান রেকর্ড করে।অস্বাভাবিক তথ্যের সংখ্যা, দ্রাঘিমাংশ এবং অক্ষাংশ সমন্বয় করে। MYUAV ড্রোন সংগ্রহ করা মিথেন সনাক্তকরণ তথ্যকে গ্রাউন্ড এন্ডে প্রেরণ করে, যেখানে পেশাদাররা তথ্য বিশ্লেষণ করে এবং পরিদর্শন পিডিএফ রিপোর্ট তৈরি করে,পাইপলাইন অপারেশন এবং রক্ষণাবেক্ষণের জন্য গুরুত্বপূর্ণ রেফারেন্স প্রদান.

▶মনিটরিং রিপোর্ট কেস

মেথেনের তথ্য

শুরু সময়ঃ ৭ নভেম্বর, ২০২৩ ২৩ঃ00:24

সমাপ্তির সময়ঃ ৭ নভেম্বর, ২০২৩ ২৩ঃ02:43

সরঞ্জাম নম্বরঃ পরীক্ষা - মিথেন

সনাক্তকরণ গ্রিডের আকারঃ 30 মিটার * 30 মিটার (900 বর্গ মিটার)

সনাক্তকরণ এলাকার সংখ্যাঃ ১৪০

সনাক্তকরণ এলাকার আকারঃ ১২৬০০০ বর্গ মিটার

মেথেন ডেটা পয়েন্টের সর্বাধিক মানঃ 3000.00 পিপিএম, দ্রাঘিমাংশ এবং অক্ষাংশঃ xxx, xxx

[মেথেন] ন্যূনতম তথ্য পয়েন্ট মানঃ 0.00ppm, দ্রাঘিমাংশ এবং অক্ষাংশঃ xxx, xxx

আলোর তীব্রতার তথ্য বিবরণ

শুরু সময়ঃ ৭ নভেম্বর, ২০২৩ ২৩ঃ00:24

সমাপ্তির সময়ঃ ৭ নভেম্বর, ২০২৩ ২৩ঃ02:43

সরঞ্জাম নম্বরঃ পরীক্ষা - মিথেন

সনাক্তকরণ গ্রিডের আকারঃ 30 মিটার * 30 মিটার (900 বর্গ মিটার)

সনাক্তকরণ এলাকার সংখ্যাঃ ১৪০

সনাক্তকরণ এলাকার আকারঃ ১২৬০০০ বর্গ মিটার

[আলোর তীব্রতা] সর্বোচ্চ তথ্য পয়েন্ট মানঃ 20.00lx, দ্রাঘিমাংশ এবং অক্ষাংশঃ xxx, xxx

[আলোর তীব্রতা] তথ্য পয়েন্টের সর্বনিম্ন মানঃ 0.00lx, দ্রাঘিমাংশ এবং অক্ষাংশঃ xxx, xxx
