MYUAV ড্রোন মিথেন ডিটেক্টর ব্যবহার করে ভূগর্ভস্থ গ্যাস পাইপলাইনের জন্য ফুটো সনাক্তকরণ স্কিমের সংক্ষিপ্ত বিবরণ

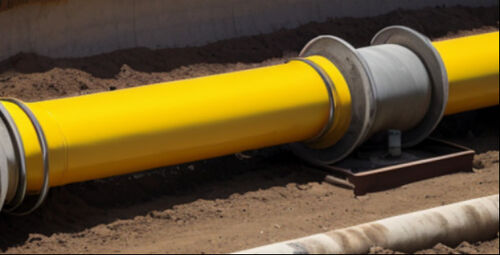

ভূগর্ভস্থ গ্যাস পাইপলাইন পরিদর্শনের গুরুত্ব
গ্যাস একটি জ্বলনযোগ্য এবং বিস্ফোরক গ্যাস, এবং এর নিরাপদ ব্যবহার এবং ব্যবস্থাপনা অত্যন্ত গুরুত্বপূর্ণ।এবং এর নিরাপত্তা সরাসরি গ্যাস সরবরাহের নিরাপত্তা এবং স্থিতিশীলতার সাথে সম্পর্কিতনিয়মিত পরিদর্শনের মাধ্যমে, ফুটো, ক্ষতি এবং ব্লকগুলির মতো সুরক্ষা ঝুঁকিগুলি সনাক্ত করা যায় এবং সময়মতো মোকাবেলা করা যায়, গ্যাস ফুটো এবং বিস্ফোরণের মতো দুর্ঘটনা প্রতিরোধ করা যায়।এছাড়াও, নগরীর ভূগর্ভস্থ ব্যাপক পাইপলাইনগুলির বয়স্কতা ক্ষয়, বয়স্কতা এবং পাইপলাইন ফুটো এবং ছিদ্রের মতো অন্যান্য সুরক্ষা ঝুঁকি হতে পারে।ভূগর্ভস্থ পাইপলাইনের নিরাপদ অপারেশন নিশ্চিত করা, এই লুকানো বিপদগুলি সনাক্ত করতে এবং মেরামত ও রক্ষণাবেক্ষণের জন্য সংশ্লিষ্ট ব্যবস্থা গ্রহণের জন্য নিয়মিত পরিদর্শনও প্রয়োজনীয়।গ্যাসের নিচের লাইন পাইপলাইনের নিয়মিত পরিদর্শন করা বিশেষভাবে প্রয়োজন.
ভূগর্ভস্থ গ্যাস পাইপলাইন প্রাথমিক পরিদর্শন সীমাবদ্ধতা
Early detection methods used in the automatic flight inspection of the MYUAV DRONE route showed that the projection of point laser along the flight direction of the MYUAV DRONE on the ground was a line, এবং প্রস্থ, যা লেজার স্পটের ব্যাসার্ধ, সাধারণত 20 সেমি অতিক্রম করে না। তবে উচ্চ চাপের প্রাকৃতিক গ্যাস পাইপলাইনের ব্যাসার্ধ বেশিরভাগই 50 সেমি অতিক্রম করে।MYUAV ড্রোনের ফ্লাইট ত্রুটির কারণে একাধিকবার MYUAV ড্রোনের সামনে ও পেছনে ফ্লাইটের প্রয়োজন হয়েছিল যা পরিদর্শন করা দরকার ছিল এমন পাইপলাইনগুলিকে আচ্ছাদন করতে, যা খুবই অস্বস্তিকর ছিল।
পণ্যের সুবিধা
লেজার মিথেন ডিটেক্টরগুলির সীমাবদ্ধতা পূরণ করার জন্য, একটি লেজার গ্রাউন্ড স্ক্যানিং গিম্বল তৈরি করা হয়েছে।একটি তিন অক্ষের স্থিতিশীল গিবল যা লেজার বিকিরণের দিকটি স্থলপথে উল্লম্ব রাখেস্ক্যানিং কন্ট্রোলারটি গিবালের ঘূর্ণন নিয়ন্ত্রণ করে, এবং মাটিতে লেজার বিকিরণের প্রজেকশনটি একটি স্পাইরাল আকার গ্রহণ করে, একটি নির্দিষ্ট প্রস্থ (প্রায় 3-10 মিটার) জুড়ে ছড়িয়ে পড়ে।ফলস্বরূপ, MYUAV ড্রোনটি একটি ফ্লাইটে যাচাই করা দরকার এমন পাইপলাইন পরিসীমা জুড়ে যেতে পারে, ফ্লাইট পজিশনের ত্রুটিগুলি ক্ষতিপূরণ করতে পারে এবং পাইপলাইন থেকে বিচ্যুত হওয়া ফুটো বায়ু ভরগুলি ক্যাপচার করতে পারে,রিয়েল-টাইম সনাক্তকরণ এবং পরিদর্শন দক্ষতার সাফল্যের হার উন্নত করা.
LC30pro [5G সংস্করণ]
এলসি৩০ প্রো [৫জি সংস্করণ] পণ্যটি ভলিউম, ওজন, শক্তি খরচ এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের ক্ষেত্রে লক্ষ্যবস্তু অপ্টিমাইজেশান ডিজাইন করেছে,MYUAV DRONE এর অ্যাপ্লিকেশন বৈশিষ্ট্যগুলিকে লক্ষ্য করে. ২৫ মিলিসেকেন্ডের প্রতিক্রিয়া সময় নিশ্চিত করে যে MYUAV ড্রোন উচ্চ গতির গতির সময়ও স্থিতিশীল এবং নির্ভরযোগ্য ডেটা আউটপুট বজায় রাখতে পারে। এর উচ্চ সংবেদনশীলতার বৈশিষ্ট্য রয়েছে,উচ্চ পরিমাপের নির্ভুলতা, নিম্ন সনাক্তকরণ সীমা, এবং দ্রুত প্রতিক্রিয়া গতি, এবং প্রায় রক্ষণাবেক্ষণ এবং সাইটে পরিমাপ ক্যালিব্রেশন প্রয়োজন হয় না।
ঐতিহ্যগত ইলেক্ট্রোকেমিক্যাল সেন্সর সনাক্তকরণ পদ্ধতির তুলনায়, LC30pro [5G সংস্করণ] যোগাযোগহীন পরিমাপ অর্জন করতে পারে, দ্রুত বায়ুতে মিথেন গ্যাসের পরিমাণ সনাক্ত করতে পারে,যার সর্বোচ্চ সনাক্তকরণ দূরত্ব ১৫০ মিটার এবং তাপমাত্রার মতো পরিবেশগত কারণের দ্বারা প্রভাবিত হয় না, আর্দ্রতা, এবং চাপ, এবং খুব উচ্চ স্থিতিশীলতা আছে।
অ্যাপ কন্ট্রোলঃ অ্যান্ড্রয়েড ডেস্কটপ আইকন খুলুন এবং লেজার মিথেন অ্যাপ্লিকেশনের লগইন ইন্টারফেস প্রবেশ করুন। পরিদর্শন প্রক্রিয়ার সময়,MYUAV ড্রোনের অবস্থা এবং মিথেন পরিমাপের তথ্য বাস্তব সময়ে দেখা যাবে. পাইপলাইন ফুটো হলে, টার্মিনাল সরঞ্জাম স্বয়ংক্রিয়ভাবে অ্যালার্ম এবং রেকর্ড তথ্য (সময়, স্থানাঙ্ক, ফুটো ঘনত্ব,পরবর্তী পর্যায়ে স্বয়ংক্রিয়ভাবে পরিদর্শন প্রতিবেদন তৈরির জন্য).
ওয়েব কন্ট্রোলঃ মিথেন ডেটার ইউনিফাইড মনিটরিং এবং ম্যানেজমেন্ট। মানচিত্র কল করতে সক্ষম, 3D / 2D / সমতল ভিউগুলির মধ্যে স্যুইচ করতে সক্ষম, 3D ফ্লাইট ট্র্যাজেকটরি প্রদর্শন, রঙ ব্লক মান প্রদর্শন,রিয়েল-টাইম ডেটা প্রদর্শন, চিহ্নিতকরণ পয়েন্ট এবং পরিমাপ, অস্বাভাবিক এলাকার পরিসংখ্যান, দ্রুত অবস্থান, ঐতিহাসিক রেকর্ড অনুসন্ধান, এবং রপ্তানি রিপোর্ট।
সিস্টেমের গঠন
L30Pro [5G সংস্করণ] লেজার মিথেন ডিটেক্টর বর্তমানে ব্যবহারের জন্য DJI M300RTK এবং M350RTKMYUAV ড্রোনগুলিতে মাউন্ট করা যেতে পারে।এটি 5 জি মডিউল এবং ডিজেআই এসডিকে এর মতো বিভিন্ন সংক্রমণ পদ্ধতির মাধ্যমে প্রদর্শনের জন্য রিমোট কন্ট্রোল অ্যাপ্লিকেশন বা ওয়েব পৃষ্ঠায় সেন্সর দ্বারা সংগৃহীত মিথেন ঘনত্বের ডেটা প্রেরণ করতে পারে.
কাঠামোগত গঠন
লেজার নির্গমন এবং গ্রহণ মডিউল জোনের ভিতরে সংহত করা হয়, এবং জোনের ভিতরে গ্রহণকারী ইউনিট একটি সংকেত গ্রহণ সার্কিট, একটি পরিবর্ধন সার্কিট,এবং একটি প্রসেসিং সার্কিট. কেন্দ্রীয় প্রসেসিং ইউনিট দ্বৈত প্রসেসর গ্রহণ করে। একটি ভাসমান বিন্দু অপারেশন জন্য ব্যবহৃত একটি ডিএসপি প্রসেসর যা সঠিকভাবে এবং দ্রুত গ্যাস ঘনত্ব পরীক্ষা করতে পারেন,যখন অন্য প্রসেসর ফাংশনাল কন্ট্রোল জন্য ব্যবহৃত হয়, অবস্থা সনাক্তকরণ, যোগাযোগ, এবং সমগ্র সিস্টেমের অন্যান্য ফাংশন। পরিমাপ লেজার মাধ্যমিক ফোকাস পরে collimator দ্বারা নির্গত হয়,নিশ্চিত করা হচ্ছে যে স্পটটির ব্যাসার্ধ ১৫০ মিটারের চেয়ে কম ২০ সেমি, এবং নিশ্চিত করে যে নির্গত হালকা সংকেতটি সূর্যের আলো ডকিংয়ের হস্তক্ষেপ হ্রাস এবং সংকেত-শব্দ অনুপাত উন্নত করার জন্য যথেষ্ট শক্তিশালী।জোনের বাহ্যিক অংশ একটি তিন অক্ষের gimbal গঠিত, একটি পরিমাপ লেজার গর্ত, একটি ইঙ্গিত লেজার গর্ত, এবং একটি গ্রহণ উইন্ডো.
পণ্য পরিকল্পনার গঠন
MYUAV ড্রোন লেজার মিথেন ভূগর্ভস্থ পাইপলাইন পরিদর্শন সিস্টেম একটি ব্যাপক সিস্টেম যা MYUAV ড্রোন, LC30pro [5G] সেন্সর এবং গ্রাউন্ড কন্ট্রোল সেন্টার অন্তর্ভুক্ত করে,কার্যকরভাবে ভূগর্ভস্থ গ্যাস পাইপলাইন ফুটো পরিদর্শন অর্জনের জন্য একসাথে কাজ করা.
এটি পুরো সিস্টেমের মূল অংশ, যা লিডার স্ক্যানিং এবং মিথেনের ঘনত্ব সনাক্তকরণের জন্য দায়ী। এর পর্যাপ্ত স্থিতিশীলতা থাকা দরকার,বিরোধী হস্তক্ষেপ ক্ষমতা, এবং ভূগর্ভস্থ পাইপলাইনের পরিবেশের সাথে মানিয়ে নিতে স্থায়িত্ব।
LC30pro [5G] সেন্সরঃ MYUAV ড্রোনকে বিভিন্ন সেন্সর দিয়ে সজ্জিত করতে হবে, যেমন মিথেন সেন্সর, যা ভূগর্ভস্থ পাইপলাইনে মিথেনের ঘনত্বকে রিয়েল টাইমে পর্যবেক্ষণ করতে পারে।যদি মিথেনের ঘনত্ব নিরাপদ পরিসীমা অতিক্রম করে, সেন্সর একটি অ্যালার্ম শব্দ হবে.
গ্রাউন্ড কন্ট্রোল সেন্টার: এটি পুরো সিস্টেমের আরেকটি মূল অংশ (পিসি কন্ট্রোল এন্ড এবং এপিপি কন্ট্রোল এন্ড সহ), যা MYUAV ড্রোন দ্বারা প্রেরিত ডেটা গ্রহণের জন্য দায়ী,তথ্য বিশ্লেষণ এবং প্রক্রিয়াকরণ, এবং পাইপলাইন রক্ষণাবেক্ষণ ও মেরামতের ভিত্তি প্রদান করে।
