বায়ু পর্যবেক্ষণের জন্য মাঝারি টাইডড ইউএভি সিস্টেম

মাঝারি টাইডড ইউএভি সিস্টেম

সিস্টেম মডেলঃ M10

1.সিস্টেম কনফিগারেশন

• 14S ইউএভি
• 10kw 14S এয়ারবোর্ড পাওয়ার সাপ্লাই
• ৩৮০ ভিএসি, ৩০০ মিটার টাইটড ইউএএস বেস স্টেশন

2.উপাদান পরামিতি

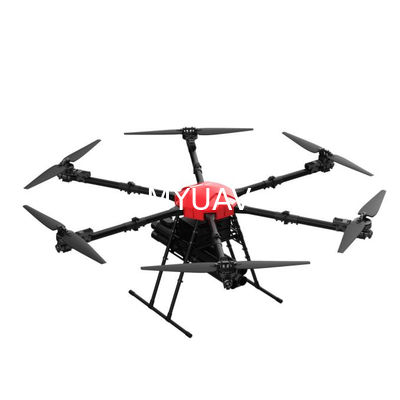

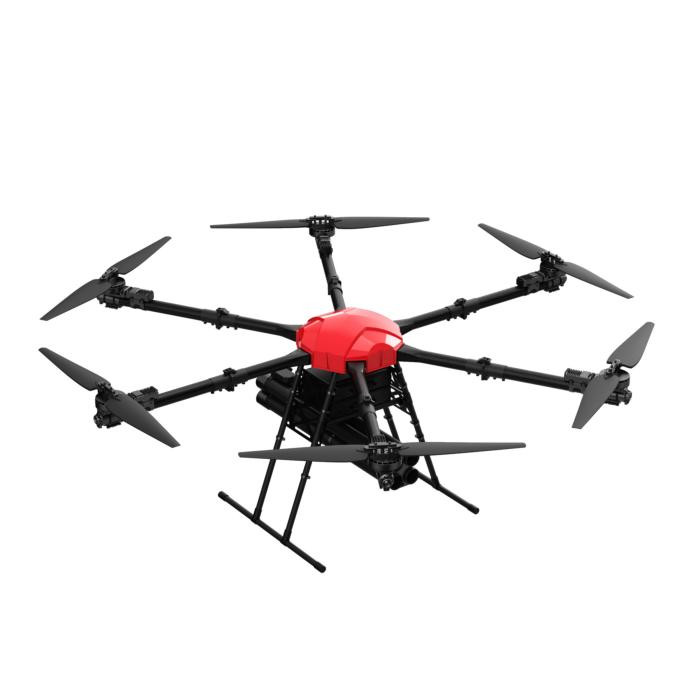

• ইউএভি

​

মডেল এমএইচ৩০

উপাদান কার্বন ফাইবার + এয়ারস্পেস অ্যালুমিনিয়াম খাদ

রোটারের সংখ্যা ৬ রোটার

হুইলবেস ≤1920

প্রসারিত আকার (মিমি) 1780*2070*800

ভাঁজ আকার (মিমি) 1000*1250*800

খালি ওজন ≤১৮.৫ কেজি ((ব্যাটারি ছাড়াই)

সর্বাধিক লোড ≤30 কেজি

সর্বোচ্চ লঞ্চ ওজন ≤58 কেজি

সর্বোচ্চ ফ্লাইটের গতি ≤18m/s

সর্বোচ্চ উচ্চ গতি ≤5m/s

সর্বোচ্চ অবতরণ গতি ≤4m/s

সর্বোচ্চ উড়ানের উচ্চতা ৪০০০ মিটার

খালি স্থিতিস্থাপকতা ≥35 মিনিট

30 কেজি সহনশীলতা ≥10 মিনিট

পজিশনিং সিস্টেম GPS পজিশনিং + RTK

পাওয়ার সিস্টেম উচ্চ দক্ষতা FOC শক্তি

প্রপেলার আকার ৩৪ ইঞ্চি ভাঁজ প্রপেলার

পাওয়ার ব্যাটারি 14S 28000mAh*1

চার্জার ইন্টেলিজেন্ট সুপার ফাস্ট চার্জার

রিমোট কন্ট্রোল ১১ ইঞ্চি স্ক্রিন

রিমোট কন্ট্রোলের স্ট্যান্ডবাই সময় 8-12 ঘন্টা

ট্রান্সমিশন দূরত্ব 5km-10km (আপগ্রেডযোগ্য)

বায়ুর সুরক্ষা গতি ≤6

কাজের তাপমাত্রা -20°C থেকে 50°C

দেহ সুরক্ষা গ্রেড IP65

• বায়ু পিওয়ারএসউঁচু

​

বোর্ড পাওয়ার সাপ্লাই	প্যারামিটার
বাহ্যিক মাত্রা (হিট সিঙ্ক সহ)	25.২ x ১৪.৪ x ৫.৯ সেমি
ওজন	২১০০ গ্রাম
নামমাত্র শক্তি	১০ কিলোওয়াট
নামমাত্র ইনপুট ভোল্টেজ	1000VDC
নামমাত্র আউটপুট ভোল্টেজ	58VDC / 14S
ফ্লাইটের সময়কাল	24 ঘন্টা (নামমাত্র লোড, টাইটড পাওয়ার মোড)
রূপান্তর দক্ষতা	৯৪%
ওভারকরেন্ট সুরক্ষা	175A এর বেশি আউটপুট বর্তমান, বোর্ড পাওয়ার সাপ্লাই স্বয়ংক্রিয় সুরক্ষা
ওভারভোল্টেজ সুরক্ষা	হ্যাঁ।
আউটপুট শর্ট সার্কিট সুরক্ষা	হ্যাঁ, পুনরুদ্ধারযোগ্য
অতিরিক্ত তাপমাত্রা সুরক্ষা	১২০°সি
বিদ্যুৎ ব্যর্থতা সুরক্ষা	ফ্লাইটের সময় পাওয়ার সাপ্লাই বন্ধ হয়ে গেলে টাইটড মোডে বিমানটি স্বাভাবিকভাবে উড়তে এবং অবতরণ করতে পারে
ইন্টারফেস Vo+ / Vo-(BAT+ / BAT-): QS8 সংযোগকারী মহিলা *2 সকেট ড্রোন ইনপুট সংযোগের জন্য ডিসি আউটপুট পোর্ট রিসার্ভ পাওয়ারের জন্য ড্রোনের বোর্ড ব্যাটারিতে কোন একটি সকেট সংযোগ করুন। Vin+ / Vin-: পুরুষ XT90 সংযোগকারী গ্রাউন্ডেড বেস স্টেশনে সংযুক্ত তারের জন্য উচ্চ ভোল্টেজ ডিসি ইনপুট

• সংযুক্ত বেস স্টেশন

​
