MYUAV নতুন সংস্করণ Dji M300 M350 বাঁধা ড্রোন তারের

নতুন সংস্করণডিজেআইএম৩০০এম৩৫০ বাঁধা ড্রোন তারের


ড্রোন বদ্ধ পাওয়ার সিস্টেমহতে পারে cআপনার বিশেষ চাহিদা অনুযায়ী কাস্টমাইজড।

তারের দৈর্ঘ্য 33-330 মিটার থেকে কাস্টমাইজ করা যায়।
ফাইবার অপটিক ক্যাবল পাওয়া যায়।
এই সিস্টেমটি ৫-১১০ কেজি ওজনের মাল্টি-রোটর ড্রোনগুলির জন্য সামঞ্জস্যপূর্ণ।

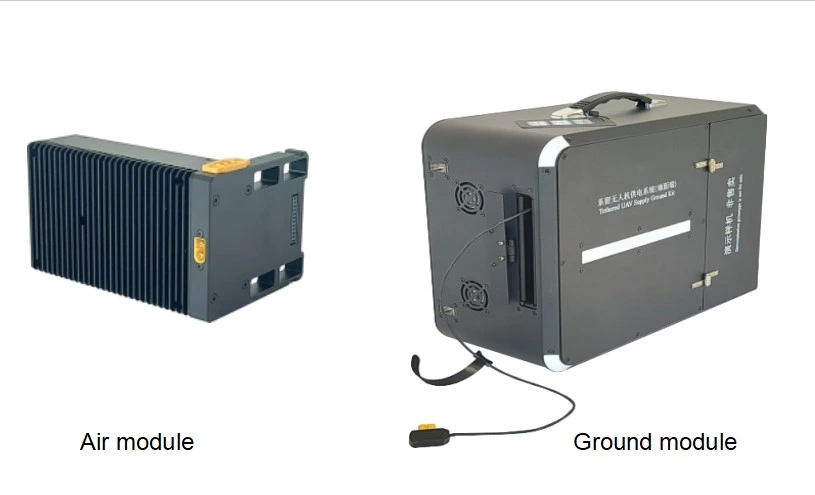

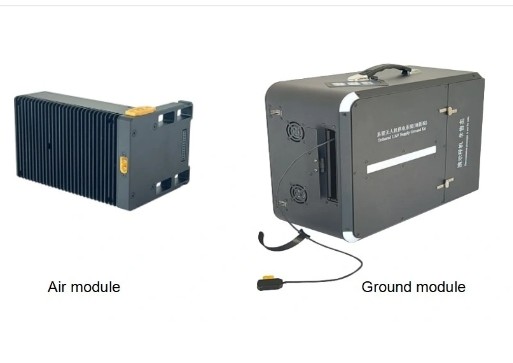

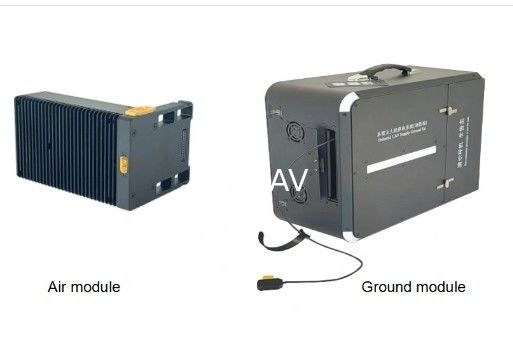

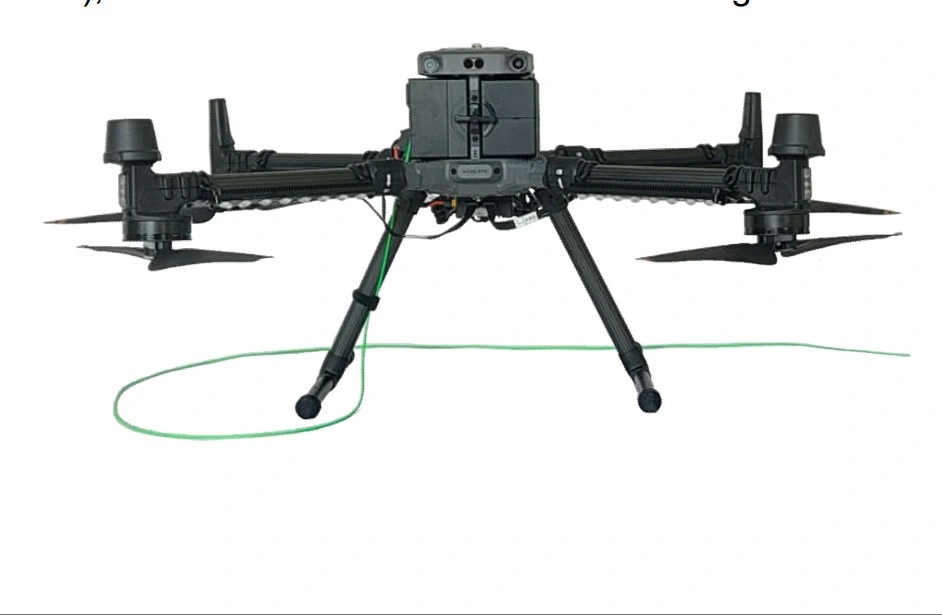

ড্রোন টেদার পাওয়ার ইউনিট TPS110M-M300/M350 DJI M300 M350 Tether Drone এর জন্য

1.পরিবেশগত বৈশিষ্ট্য

1) পরিবেশের তাপমাত্রাঃ -20 ~ 45 oC (কাজ), -40 ~ 65 oC (সংরক্ষণ) ।
2) আপেক্ষিক আর্দ্রতাঃ 10-80% RH (কাজ), 5-90% RH (সংরক্ষণ) ।
৩) উচ্চতাঃ ০-৩০০০ মিটার।

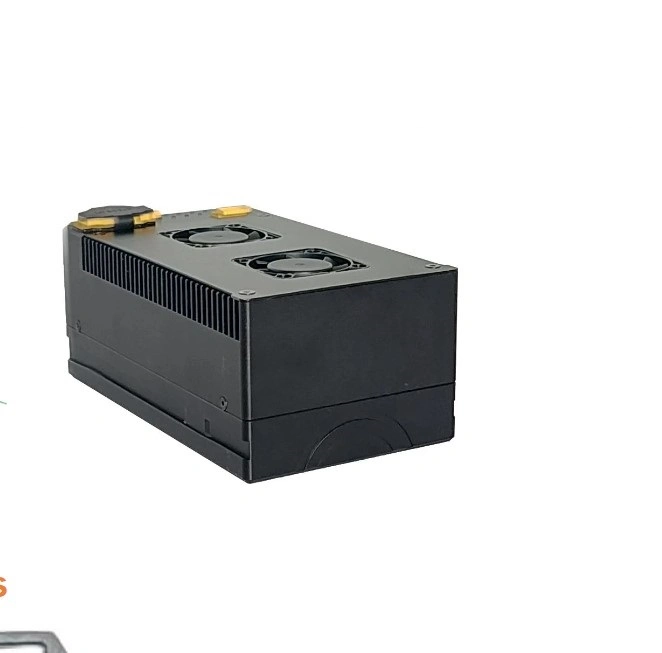

2.বায়ুমডিউলপাওয়ার সাপ্লাইTether Drone DJI M300 M350 এর জন্য

1) ইনপুট ভোল্টেজঃ 600 ~ 830Vdc বিস্তৃত পরিসীমা ইনপুট।
2) আউটপুট ভোল্টেজঃ 51.5 ± 0.5Vdc, ধ্রুবক ভোল্টেজ আউটপুট, ভোল্টেজ কাস্টমাইজেশন সমর্থন করে।
3) আউটপুট পাওয়ারঃ 3000W (নামমাত্র দীর্ঘমেয়াদী আউটপুট), 3500W (পিক মান≤10s) ।
4) সুরক্ষা ফাংশনঃ ইনপুট ওভারভোল্টেজ এবং আন্ডারভোল্টেজ সুরক্ষা, আউটপুট ওভারভোল্টেজ, ওভারকরেন্ট, শর্ট সার্কিট এবং ওভার তাপমাত্রা সুরক্ষা।
5) ইনস্টলেশন পদ্ধতিঃ প্লাগ এবং প্লাগ আনপ্লাগ ইনস্টলেশন, মূল ব্যাটারি ইনস্টলেশন পদ্ধতির মতোই, ড্রোন এবং বিমান বক্সগুলির কোনও পরিবর্তন প্রয়োজন হয় না।
6) তাপ অপসারণ পদ্ধতিঃ একটি বাহ্যিক ফ্যান সক্রিয়ভাবে তাপ অপসারণ করে, এবং একটি সংরক্ষিত বায়ু নল জোর করে বায়ু শীতল হয়।
7) ইন্টারফেসঃ ইনপুট এক্সটি৬০, আউটপুট ব্যাটারি ইন্টারফেস (ড্রোন দ্বারা চালিত), আউটপুট এক্সটি৬০ (আলো দ্বারা চালিত) ।

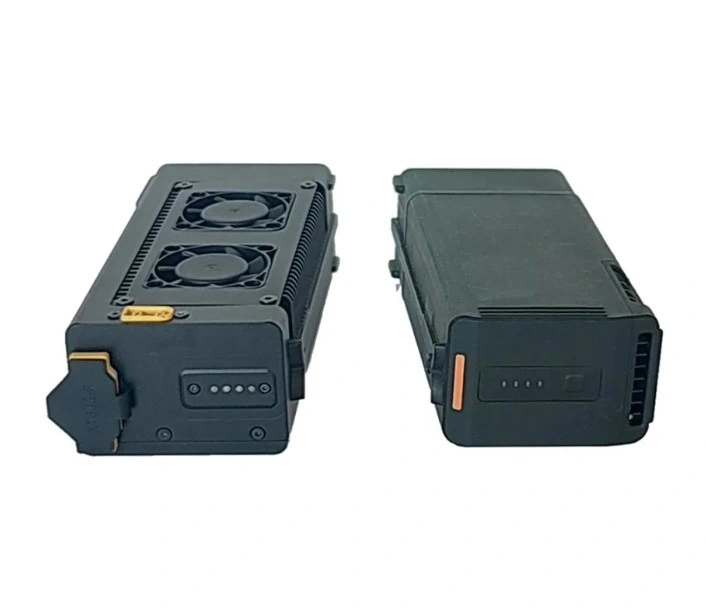

8) আকারঃ 163 × 92 × 65 ± 0.5 মিমি (অতিরিক্ত ইনস্টলেশন স্পেস দখল না করে একটি TB60 ব্যাটারি প্রতিস্থাপন করুন) ।
৯) ওজনঃ ৯৮০ ± ২০ গ্রাম (ড্রোনের টেকঅফের ওজন কমানোর জন্য ১৩৫০ গ্রামের টিবি৬০ ব্যাটারি প্রতিস্থাপন করুন) ।
১০) সুরক্ষা স্তরঃ আইপি ৫৪।

3কার্যকরী বৈশিষ্ট্য

স্বয়ংক্রিয় রিল ইন/আউটঃ ইউএভির টেকঅফ এবং ল্যান্ডিং অনুসরণ করে সিঙ্ক্রোনিকভাবে ক্যাবল রিল ইন/আউট, অভিযোজিতভাবে টেনশন সামঞ্জস্য করুন,এবং ম্যানুয়ালি বোতাম টিপুন বিদ্যুৎ বন্ধ করার সময় তারের প্রত্যাহার করতে.

যোগাযোগ ফাংশনঃ এটি সিরিয়াল পোর্ট প্রোটোকলের সাথে তারযুক্ত যোগাযোগ ফাংশন রয়েছে এবং ব্লুটুথ বা ওয়্যারলেস সিরিয়াল পোর্ট প্রোটোকলের সাথে ওয়্যারলেস যোগাযোগ ফাংশন সমর্থন করে।

সুরক্ষা ফাংশনঃ ইনপুট ওভারভোল্টেজ এবং আন্ডারভোল্টেজ সুরক্ষা, আউটপুট ওভারভোল্টেজ, ওভারকরেন্ট, শর্ট সার্কিট, ওভার তাপমাত্রা সুরক্ষা, ত্রুটি নির্মূল এবং স্ব-পুনরুদ্ধার।

তথ্য প্রদর্শন ফাংশনঃ 4.0 ইঞ্চি টাচ স্ক্রিন ভোল্টেজ, বর্তমান, তাপমাত্রা, তারের আউটলেট দৈর্ঘ্য, তারিখ, সময়, অপারেশন রেকর্ড, ত্রুটি রেকর্ড এবং কাজের অবস্থা তথ্য মত তথ্য প্রদর্শন করে.

সেট সমন্বয়ঃ প্রদর্শন পর্দায় সেটিং এবং তারের মোড়ানো গতি, তারের মোড়ানো চাপ, তারের রোল আউট চাপ, নিরাপত্তা দৈর্ঘ্য, তারিখ এবং সময় সমন্বয় সমর্থন করে,এবং চীনা এবং ইংরেজি প্রদর্শন মধ্যে সুইচিং সমর্থন করে.

ফল্ট অ্যালার্ম ফাংশনঃ যখন সিস্টেমটি ভুলভাবে কাজ করে, ডিসপ্লে স্ক্রোলটি ফল্ট তথ্য প্রদর্শন করতে স্ক্রোল করে এবং ফল্ট অ্যালার্ম লাইট লাল রঙের ঝলকানি দেয় এবং সতর্কতার জন্য বিপ করে।

সরঞ্জাম বহনঃ একটি ব্যাকপ্যাক নকশা সঙ্গে, ব্যাকপ্যাক একটি tethering বক্স, বায়ু মডিউল শক্তি সরবরাহ, আলো ইউনিট (ঐচ্ছিক) সহ tethering সিস্টেমের একটি সম্পূর্ণ সেট দিয়ে সজ্জিত করা যেতে পারে,এবং অন্যান্য আনুষাঙ্গিকমোট ওজন ১২ ± ০.৫ কেজি।



4.পরামিতি

পয়েন্ট		প্রযুক্তিগত পরামিতি
পরিবেশে তাপমাত্রা		-20~45 oC (কাজ), -40~65 oC (সংরক্ষণ)
আপেক্ষিক আর্দ্রতা		১০-৮০% RH (কাজ), ৫-৯০% RH (সংরক্ষণ)
উচ্চতা		≤ ৩০০০ মিটার

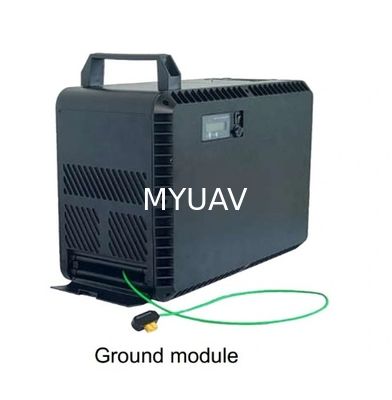

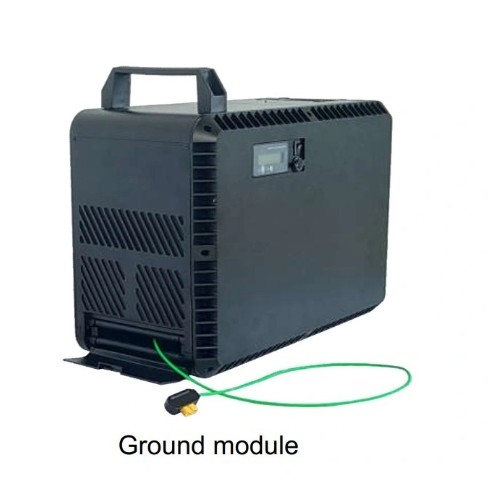

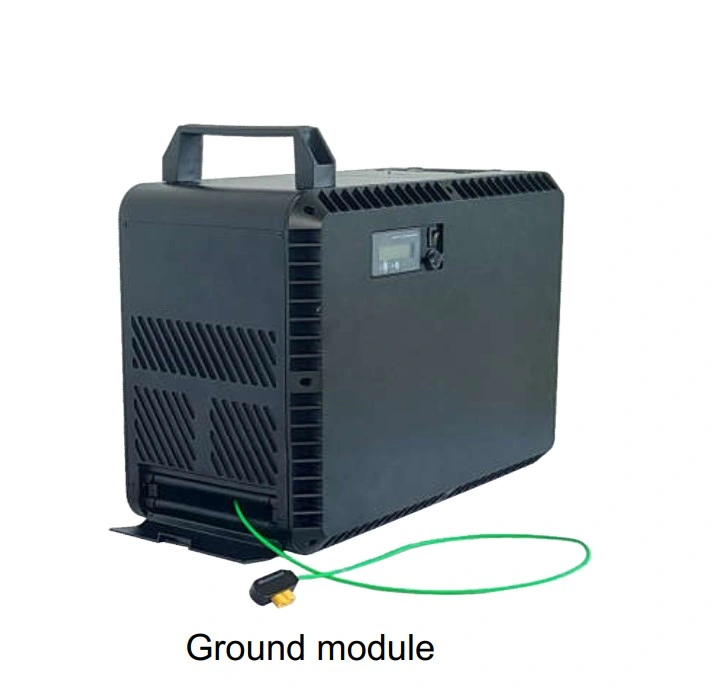

ট্যাথিং পাওয়ার মডিউল	ইনপুট ভোল্টেজ	176-264Vac বিস্তৃত পরিসীমা ইনপুট, এক-ফেজ 220Vac@45-65Hz
	আউটপুট ভোল্টেজ	400~750Vdc নিয়মিত, কারখানার ডিফল্ট 750Vdc
	আউটপুট পাওয়ার	3500W (নামমাত্র দীর্ঘমেয়াদী আউটপুট), 3850W (পিক মান ≤ 30s)
	স্টোরেজ তারের দৈর্ঘ্য	সর্বাধিক স্টোরেজ ক্যাবল ≥ 120 মিটার সমর্থন করে
	পুনরুদ্ধারের গতি	0-2m/s, নিয়মিত
	টেনে নেওয়ার শক্তি	0-10N, নিয়মিত
	ইন্টারফেস	স্যুইচ সহ ইনপুট সকেট, ক্যাবল আউটপুট এক্সটি 60 সংযোগকারী
	কী এবং সুইচ	উচ্চ ভোল্টেজ চালু / বন্ধ বোতাম, তারের শক্তিশালী retraction বোতাম, অ্যালার্ম সূচক আলো
	আকার	৩৬০ × ২৮০ × ১৬৫ ± ০.৫ মিমি, ফুট প্যাড এবং হ্যান্ডল ব্যতীত
	ওজন	9.2 ± 0.2kg, যার মধ্যে 110 মিটার বাঁধা ক্যাবল রয়েছে
টেদার ক্যাবল	উপাদান	সিলভার প্রলেপিত তামার তারের তার, কম্পোজিট ফ্লোরোপ্লাস্টিক বিচ্ছিন্নতা স্তর, উচ্চ মডিউল প্রসার্য এভিয়েশন গ্রেড ফাইবার বোনা স্তর
	বর্তমান	৩-৫ এ
	ডিসি প্রতিরোধ	10.5 ± 0.2 Ω, 100m@20 oC লুপ
	প্রসার্য শক্তি	≥ ৫০ কেজি, পুনরাবৃত্তি পুনরুদ্ধার এবং 500 বার ≥ 500 বার মুক্তি সময় প্রতিরোধী
	আইসোলেশন শক্তি	≥ 3000Vdc, 1 মিনিটের জন্য কোনও ভাঙ্গন নেই
	তারের দৈর্ঘ্য	55/110 ± 2m, কাস্টমাইজড লাইন দৈর্ঘ্য সমর্থন
	বাইরের ব্যাসার্ধ	2.6 ± 0.2 মিমি
	ওজন	1.২ ± ০.০৫ কেজি/100 মিটার

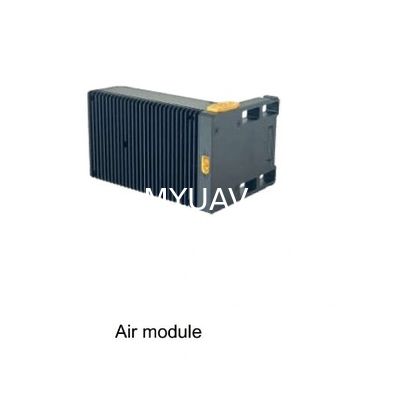

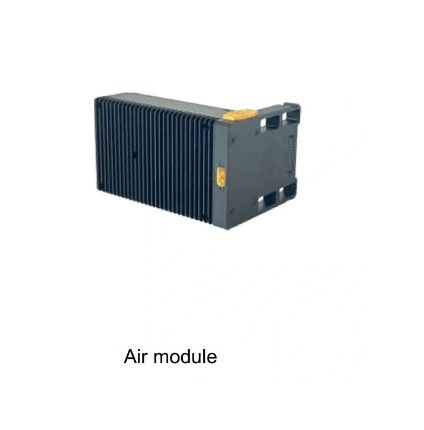

এয়ার মডিউল	ইনপুট ভোল্টেজ	600~830Vdc বিস্তৃত পরিসরের ইনপুট
	আউটপুট ভোল্টেজ	51.5 ± 0.5Vdc, ধ্রুবক ভোল্টেজ আউটপুট
	আউটপুট পাওয়ার	3000W (নামমাত্র দীর্ঘমেয়াদী আউটপুট), 3500W (পিক মান ≤ 10 সেকেন্ড)
	সুরক্ষা ফাংশন	ইনপুট ওভারভোল্টেজ এবং আন্ডারভোল্টেজ সুরক্ষা, আউটপুট ওভারভোল্টেজ, ওভারকরেন্ট, শর্ট সার্কিট এবং ওভার তাপমাত্রা সুরক্ষা
	আইসোলেশন ভোল্টেজ	3000V (Vin-Vout), 1min, ফুটো বর্তমান ≤ 5mA, কোন ভাঙ্গন, ফ্ল্যাশওভার বা করোনা ঘটনা নেই
	ইনস্টলেশন পদ্ধতি	প্লাগ-ইন ইনস্টলেশন, মূল ব্যাটারি ইনস্টলেশন পদ্ধতির সাথে একই, ড্রোন এবং বিমান বাক্সে কোনও পরিবর্তন ছাড়াই
	তাপ অপসারণ পদ্ধতি	প্রাকৃতিক বায়ু শীতল
	ইন্টারফেস	ইনপুট XT60, আউটপুট ব্যাটারি ইন্টারফেস (ড্রোন দ্বারা চালিত), আউটপুট XT60 (আলো দ্বারা চালিত)
	সুরক্ষা স্তর	আইপি ৫৪
	আকার	158 × 92 × 110 ± 0.5 মিমি (অতিরিক্ত ইনস্টলেশন স্পেস দখল না করে একটি TB60 ব্যাটারি প্রতিস্থাপন করুন)
	ওজন	960 ± 10g



পয়েন্টের লক্ষ্যমাত্রার জন্য পরামিতি
1ট্যাথার গ্রাউন্ড বক্সের ইনপুট ভোল্টেজঃ 176-264Vac বিস্তৃত পরিসীমা ইনপুট, এক-ফেজ 220Vac।
2. এয়ার মডিউল পাওয়ার সাপ্লাই আউটপুট ভোল্টেজঃ 25.5 ± 0.3Vdc ধ্রুবক ভোল্টেজ আউটপুট। ইউএভি টাইটড পাওয়ার সাপ্লাই অবস্থার অধীনে কাজ করে এবং ব্যাকআপ ব্যাটারি পুরো সময়ে সম্পূর্ণ চার্জ থাকে পুরো প্রক্রিয়া কোন শক্তি ক্ষতি ছাড়া।
3. সরঞ্জাম আউটপুট শক্তিঃ বায়ু মডিউল পাওয়ার সাপ্লাই ≥ 2000W, Tether গ্রাউন্ড বক্স ≥ 3500W
4বায়ু মডিউল পাওয়ার সাপ্লাই আকারঃ ≤ 156 × 75 × 48 mm, অতিরিক্ত ইনস্টলেশন স্পেস দখল না করে একটি TB30 ব্যাটারি প্রতিস্থাপন।
5বায়ু মডিউল পাওয়ার সাপ্লাই ওজনঃ ≤ 590g, একটি 685g TB30 ব্যাটারি প্রতিস্থাপন করুন।
6. টেন্ডার গ্রাউন্ড বক্সের আকারঃ ≤ 360 × 260 × 180 মিমি।
7- টের গ্রাউন্ড বক্সের ওজনঃ ≤ ৯.২ কেজি, যার মধ্যে ১১০ মিটার টের ক্যাবল রয়েছে।
8. তারের আকার এবং ওজনঃ দৈর্ঘ্য ≥ ১১০ মিটার, তারের ব্যাস ≤ ২.৪ মিমি, ওজন ≤ ১.১ কেজি / ১০০ মিটার।
9. স্বয়ংক্রিয় রিল ইন / আউটঃ ইউএভির টেকঅফ এবং ল্যান্ডিং অনুসরণ করুন যাতে সিঙ্ক্রোনাসভাবে তারের রিল ইন / আউট, অভিযোজিতভাবে টেনশন সামঞ্জস্য করতে পারে এবং পাওয়ার ক্ষতির পরিস্থিতিতে ম্যানুয়ালি তারটি প্রত্যাহার করতে পারে।
10. অতিরিক্ত বর্তমান সুরক্ষা ফাংশনঃ যখন বায়ু মডিউল পাওয়ার সাপ্লাই অতিরিক্ত বর্তমান আউটপুট, এটি ধ্রুবক বর্তমান স্টেপ ডাউন সুরক্ষা প্রদান করে।আউটপুট সরাসরি বন্ধ করা উচিত নয় এবং স্ব-পুনরুদ্ধার করা যেতে পারে.
11. যোগাযোগ ফাংশনঃ টেদার গ্রাউন্ড বক্স একটি সিরিয়াল প্রোটোকল তারযুক্ত যোগাযোগ ফাংশন আছে, এবং ব্লুটুথ বা বেতার সিরিয়াল প্রোটোকলের বেতার যোগাযোগ ফাংশন সমর্থন করে।
12. তথ্য প্রদর্শন ফাংশনঃ টাচ স্ক্রিন ভোল্টেজ, বর্তমান, তাপমাত্রা, আউটলেট দৈর্ঘ্য, তারিখ, সময়, অপারেশন রেকর্ড, ত্রুটি রেকর্ড এবং কাজের অবস্থা তথ্য মত তথ্য প্রদর্শন করে।
13. সেট সমন্বয়ঃ প্রদর্শন পর্দা তার সংগ্রহের গতি, তার সংগ্রহের চাপ, তার মুক্তির চাপ, নিরাপত্তা মিটার, তারিখ এবং সময় সেটিং এবং সমন্বয় সমর্থন করে,এবং চীনা এবং ইংরেজি প্রদর্শন মধ্যে সুইচিং সমর্থন করে.
14. ফল্ট অ্যালার্ম ফাংশনঃ যখন সিস্টেমটি ভুলভাবে কাজ করে, ডিসপ্লে স্ক্রোলগুলি ত্রুটি তথ্য প্রদর্শন করতে এবং ত্রুটি অ্যালার্ম লাইট লাল ঝলকানি এবং সতর্কতা দেওয়ার জন্য বিপ।
15. সিস্টেম সরঞ্জাম সুরক্ষা স্তরঃ বায়ু মডিউল পাওয়ার সাপ্লাই ≥ IP54, টাইটার গ্রাউন্ড বক্স ≥ IPx4।

16.সিস্টেম সরঞ্জাম বহনঃ ব্যাকপ্যাক নকশা, ব্যাকপ্যাক একটি বাঁধাই গ্রাউন্ড বক্স, বায়ু মডিউল শক্তি সরবরাহ, আলো ইউনিট সহ বাঁধাই সিস্টেমের একটি সম্পূর্ণ সেট দিয়ে সজ্জিত করা যেতে পারে,এবং সম্পূর্ণ আনুষাঙ্গিক, যার মোট ওজন ≤ ১২.৫ কেজি।

ড্রোনের সাথে যুক্ত পাওয়ার সিস্টেমের জন্য,আপনি নিচের ফর্ম থেকে বিভিন্ন ধরণের নির্বাচন করতে পারেনঃ

- দিন ও রাতের মিশন
- রেডিও রিলে
- সংকট ব্যবস্থাপনা
- সাইট সুরক্ষা
- ট্রাফিক নজরদারি
-বড় আকারের ইভেন্টের নিরাপত্তা
- বন পর্যবেক্ষণ
- শিল্প পর্যবেক্ষণ
- বায়ুর গুণমান পর্যবেক্ষণ

1. আরও রটার মানহীন বিমানবাহী যানবাহন (ডব্লিউএভি) নির্দিষ্ট বিপদ এবং ধ্বংস, ভুল অপারেশন ব্যক্তিগত আঘাত বা সম্পত্তির ক্ষতি হতে পারে,অনুগ্রহ করে অপারেটিং ম্যানুয়াল অনুযায়ী পণ্যটি ব্যবহার করুন।
2. অপারেটরকে পেশাদার প্রশিক্ষণ এবং পরীক্ষা গ্রহণ করা উচিত, প্রশিক্ষিত কর্মী এই পণ্যটি পরিচালনা করবেন না
3. এই পণ্যটি ব্যবহার করার সময় মাতাল, দুর্বল ক্লান্তি, অসুস্থ হবেন না
4. অপ্রচলিত বিমান বাহন (ডব্লিউএভি) এর মধ্যে কর্মীদের নিরাপদ দূরত্ব বজায় রাখতে হবে, ক্রমাগত বিপদের সম্ভাবনা রোধ করতে হবে
5কোনো ঝুঁকির জন্য দয়া করে নিরাপদ লঞ্চের ওজন কম করে উড়ান।
6দয়া করে শক্তিশালী ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের পরিস্থিতিতে উড়বেন না।
7দয়া করে স্থানীয় আইন এবং নিয়ম মেনে চলুন এবং বিমান নিষিদ্ধ অঞ্চলে উড়ান না।
8. দয়া করে ঘোরানো মোটর বা প্রপেলারের কাছাকাছি থাকবেন না বা স্পর্শ করবেন না, যদি ঘোরানো প্রপেলার দ্বারা কাটা হয়।
9. দয়া করে উভয় ব্যাটারি সম্পূর্ণরূপে চার্জ করুন ড্রোন তাদের ইনস্টল করার আগে এবং তাদের বৈষম্য চাপ 0.1 V কম নিশ্চিত করুন
10. ব্যাটারি দীর্ঘ সময় ব্যবহার না হলে, এটি 60% বিদ্যুৎ সঙ্গে বায়ুচলাচল শুষ্ক জায়গায় সংরক্ষণ করুন
