MYUAV ড্রোন UAV আনুষাঙ্গিক TPS330m-FC30 টাইটড পাওয়ার সিস্টেম
উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Myuav
মডেল নম্বার:
TPS330M-FC30
ন্যূনতম চাহিদার পরিমাণ:
1 ইপিসি
মূল্য:
14800usd
প্যাকেজিং বিবরণ:
শক্ত কাগজের কেস
ডেলিভারি সময়:
14 কার্যদিবস
পরিশোধের শর্ত:
L/C, D/A, D/P, T/T, ওয়েস্টার্ন ইউনিয়ন,
এখন তদন্ত
একটি উদ্ধৃতি পান
Specifications
Highlight Features
ড্রোন ইউএভি আনুষাঙ্গিক সংযুক্ত পাওয়ার সিস্টেম
,TPS330m-FC30 টাইটড পাওয়ার সিস্টেম
,MYUAV ড্রোন UAV আনুষাঙ্গিক
এয়ার মডিউল আউটপুট ভোল্টেজ:
51.5V
এয়ার মডিউল সুরক্ষা স্তর:
IP54
স্পেসিফিকেশন:
550*420*260 মিমি
ট্রেডমার্ক:
রোজফিঞ্চ
এয়ার মডিউল Iutput ভোল্টেজ:
580~810V
এয়ার মডিউল আউটপুট পাওয়ার:
3000W এর চেয়ে বড় বা সমান
পণ্যের বিবরণ

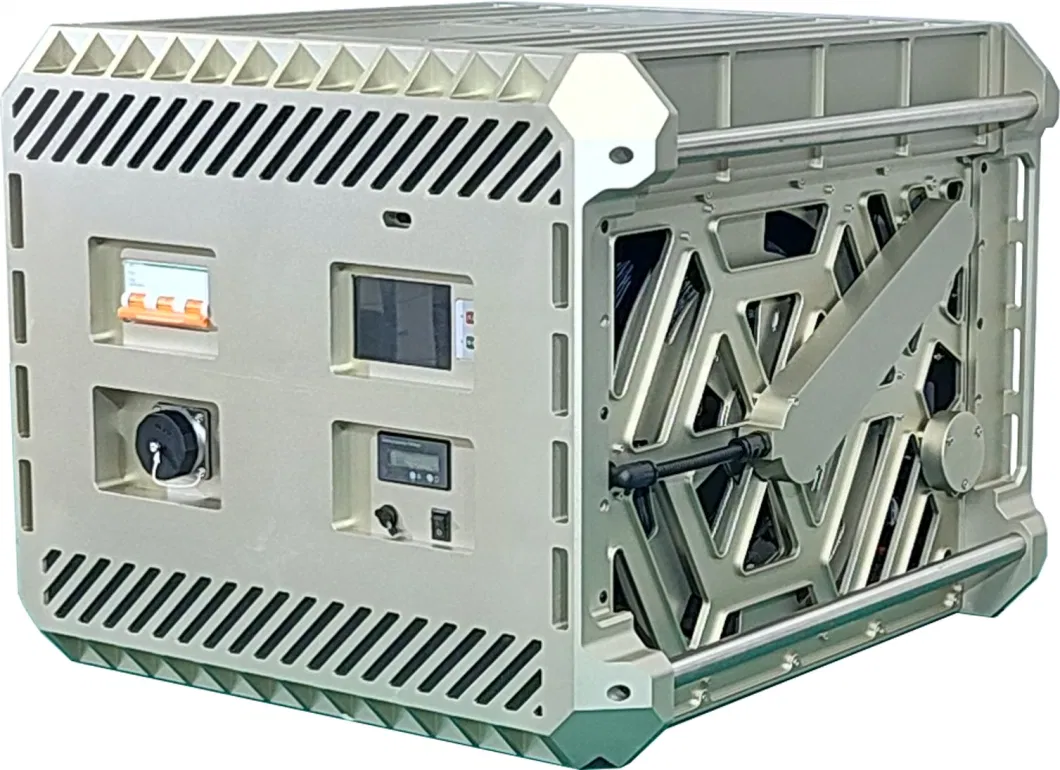

ড্রোন ইউএভি আনুষাঙ্গিক TPS330M-FC30 Tethered Power System
আমি, সাধারণ বৈশিষ্ট্য
1. সহজ অপারেশন,ড্রোনের ল্যান্ডিং ও টেক অফের পুরো প্রক্রিয়াতে গ্রাউন্ড মডিউলের প্রয়োজন হয় না।
2. ব্যাপক ইনপুট / আউটপুট সুরক্ষা, ত্রুটি নির্মূল এবং স্ব-পুনরুদ্ধার।
3. সম্পূর্ণ স্বয়ংক্রিয় গ্রহণ এবং পরিশোধ ফাংশন, তারের শক্তি হ্রাস অধীনে rewound করা যেতে পারে।
4বায়ু মডিউলের পাওয়ার সাপ্লাইতে একটি ধ্রুবক ভোল্টেজ আউটপুট রয়েছে এবং ব্যাক-আপ ব্যাটারিটিতে চার্জিং এবং ডিসচার্জিংয়ের ঘটনা নেই।
5এয়ার মডিউল পাওয়ার সাপ্লাই ড্রোনের কাঠামোগত কোনো পরিবর্তন ছাড়াই একটি একক ড্রোন ব্যাটারি প্রতিস্থাপন করে।
1. সহজ অপারেশন,ড্রোনের ল্যান্ডিং ও টেক অফের পুরো প্রক্রিয়াতে গ্রাউন্ড মডিউলের প্রয়োজন হয় না।
2. ব্যাপক ইনপুট / আউটপুট সুরক্ষা, ত্রুটি নির্মূল এবং স্ব-পুনরুদ্ধার।
3. সম্পূর্ণ স্বয়ংক্রিয় গ্রহণ এবং পরিশোধ ফাংশন, তারের শক্তি হ্রাস অধীনে rewound করা যেতে পারে।
4বায়ু মডিউলের পাওয়ার সাপ্লাইতে একটি ধ্রুবক ভোল্টেজ আউটপুট রয়েছে এবং ব্যাক-আপ ব্যাটারিটিতে চার্জিং এবং ডিসচার্জিংয়ের ঘটনা নেই।
5এয়ার মডিউল পাওয়ার সাপ্লাই ড্রোনের কাঠামোগত কোনো পরিবর্তন ছাড়াই একটি একক ড্রোন ব্যাটারি প্রতিস্থাপন করে।
II,অনুমোদিত এফসি৩০ ড্রোন
1.সাহায্যকারী ফ্লাইটের সময়কালঃ ≥24 ঘন্টা।
2. সমর্থনকারী ফ্লাইট উচ্চতাঃ ≥200/300m ((ট্রেড ক্যাবল দৈর্ঘ্য220/330m,সংরক্ষণ নিরাপদ দৈর্ঘ্য)
III.ফাংশন বৈশিষ্ট্য
1. সুরক্ষা ফাংশনঃশক্তিশালী এবং দুর্বল বিদ্যুতের জন্য পৃথক নকশা।ভোল্টেজের উপর ইনপুট এবং ভোল্টেজ সুরক্ষা অধীনে,ভোল্টেজের উপর আউটপুট,বর্তমানের উপর আউটপুট,আউটপুট সার্কিট,তাপমাত্রা সুরক্ষার উপর আউটপুটইনপুট এবং আউটপুট ভোল্টেজ প্রতিরোধ ≥3000VDC,ট্র্যাকড ক্যাবল বিচ্ছিন্নতা ভোল্টেজ প্রতিরোধ ≥3500VDC।
2. ডেটা যোগাযোগ:ক্যাবলযুক্ত এবং ওয়্যারলেস যোগাযোগ ফাংশন,রিমোট প্রদর্শন এবং নিয়ন্ত্রণ সমর্থন,ক্লায়েন্ট-সাইড ডেটা দেখার এবং ডাউনলোড করার।
3. তথ্য প্রদর্শন ফাংশনঃ টাচ স্ক্রিনে আউটপুট ভোল্টেজ, আউটপুট বর্তমান, আউটপুট শক্তি, ক্যাবল আউটপুট দৈর্ঘ্য,কাজের সময়কাল,ইনস্টলেশন তাপমাত্রা,মোট শক্তি খরচ,ত্রুটি রেকর্ড, এবং কাজের অবস্থা তথ্য.
4.সেট এবং সমন্বয়ঃডিসপ্লে স্ক্রিন যেমন গ্রহণ এবং payoff প্রসার্য এবং গতি,ডেটা এবং সময়,আউটপুট ভোল্টেজ,নিরাপত্তা দৈর্ঘ্য,সতর্কতা তাপমাত্রা,ইত্যাদি প্যারামিটার সেট এবং সমন্বয় সমর্থন করে।.., এবং চীনা এবং ইংরেজি মধ্যে সুইচিং সমর্থন.
5. সতর্কতা এবং অনুস্মারকঃবিপর্যয়ের ক্ষেত্রে স্ক্রিনে ত্রুটির বিষয়বস্তু প্রদর্শিত হয়,বজিং শক্তিশালী শব্দ অনুস্মারক।
6. স্বয়ংক্রিয়ভাবে গ্রহণ এবং পরিশোধঃড্রোনের অবতরণ এবং অবতরণের পরে সিঙ্ক্রোনাসভাবে সংযুক্ত ক্যাবল গ্রহণ এবং পরিশোধ,টেনশন অটো ম্যানেজমেন্ট সামঞ্জস্য করে,এবং ম্যানুয়ালি বোতাম টিপুন ক্যাবল প্রতিক্রিয়া যখন বিদ্যুৎ বন্ধ.
7. বহন এবং পরিবহনঃ বাক্সটি একটি হ্যান্ডেল এবং পা প্যাড, বিকল্প ভাঁজ ট্রেলার, পরিবহনের জন্য ট্রলি চাকা দিয়ে সজ্জিত।পাওয়ার সাপ্লাই 25000W/100L ডিজেল জেনারেটরের জন্য অপশনাল (স্পেসিফিকেশন সংযুক্ত)
IV,প্যারামিটার
| পয়েন্ট | প্রযুক্তিগত পরামিতি | ||
| মডেল | TPS220M-FC30 | TPS330M-FC30 | |
| তারের দৈর্ঘ্য | ২২০ এম | ৩৩০ এম | |
| পরিবেশের তাপমাত্রা | -20 ~ 45oC (((কাজ করা), -৪০-৬৫ ডিগ্রি সেলসিয়াসসঞ্চয়) | ||
| আপেক্ষিক আর্দ্রতা | ১০-৮০% আরএইচ ((কাজ করা৫-৯০% আরএইচসঞ্চয়) | ||
| উচ্চতা | ≤৩০০০ মি | ||

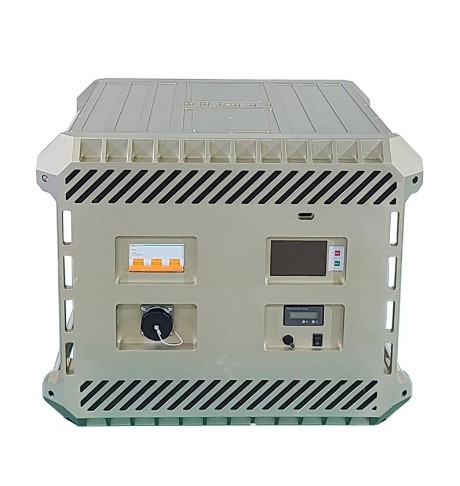

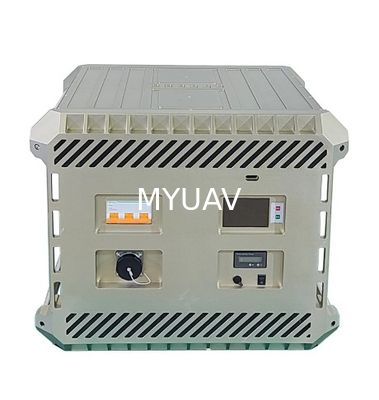

| গ্রাউন্ড পাওয়ার মডিউল | ইনপুট ভোল্টেজ | 380±10%VAC,তিন-ফেজ,পাঁচ-ক্যার সিস্টেম (TCM),ফ্রিকোয়েন্সি ৫০ হার্জ | |
| আউটপুট ভোল্টেজ | ৬০০-৮০০ ভিডিসিসামঞ্জস্যযোগ্যকারখানার ডিফল্ট ৮০০ ভিডিসি | ||
| আউটপুট পাওয়ার | ≥22000W ((নামমাত্র দীর্ঘমেয়াদী আউটপুট),≥25000W ((সর্বোচ্চ মান₹৩০) | ||
| গ্রহণ এবংবেতনগতি | 0~3m/s,সামঞ্জস্যযোগ্য | ||
| গ্রহণ এবংবেতন টান | ০-২০ এন,সামঞ্জস্যযোগ্য | ||
| ইন্টারফেস | ইনপুটaআইআরপিলগ,bওলার্ডoআউটপুট LP20aআইআরপিলগ,এফআইবারoপটিক এফসিপিort (বিকল্প) | ||
| বোতাম এবং সুইচ | এসি সুইচ,hইহvপ্রাপ্তবয়স্কon/offbউট্টন,সিসক্ষমtআবার-uপিbউট্টন,পিওয়ারbসঞ্চয়sজাদুকর | ||
| সুরক্ষা স্তর | আইপিএক্স৪ | ||
| আকার | ৬০০×৫৭০×৪৬০±০.৫ মিমি,পা প্যাড এবং e ব্যতীতবাহ্যিক আনুষাঙ্গিক | ||
| ওজন | 54±0.5kg,বাঁধা ক্যাবল ছাড়া | ||
| বাঁধা ক্যাবল | উপাদান | খাদ হালকা ওজনের উচ্চ তাপমাত্রা প্রতিরোধী বিমানের তার, কম্পোজিট ফ্লোরোপ্লাস্টিক বিচ্ছিন্নতা, উচ্চ মডুলাস প্রসার্য এয়ারস্পেস গ্রেড ফাইবার braid | |
| ফাইবার অপটিক যোগাযোগ | ট্যাথার্ড ক্যাবল হল একটি অপটোইলেকট্রনিক কম্পোজিট ক্যাবল যা ফাইবার অপটিক যোগাযোগের সাথে শক্তভাবে আবৃত একক-মোড ফাইবার ধারণ করে। | ||
| বর্তমান | ২৫-৩০ এ | ||
| ডিসি প্রতিরোধ | 1.6±0.1Ω,100m@20oCলুপ | ||
| প্রতিরোধ ক্ষমতা টান শক্তি | ≥৩০০ কেজি,পুনরাবৃত্তি প্রতিক্রিয়া এবং মুক্তি সময় প্রতিরোধী≥১০০০ | ||
| আইসোলেশন শক্তি | ≥3500Vdc,1 মিনিটকোনো ভাঙ্গন নেই | ||
| তারের দৈর্ঘ্য | স্ট্যান্ডার্ড সরঞ্জাম ২২০ মিটার,অপশনাল৩৩০ মি | ||
| বাইরের ব্যাসার্ধ | 6.3±0.1 মিমি | ||
| ওজন | ৪৪±১ গ্রাম/মি | ||

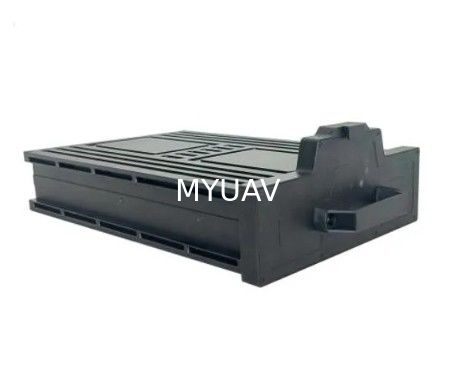

| এয়ার মডিউল | ইনপুট ভোল্টেজ | ৫৮০-৮১০ ভিডিসিবিস্তৃত পরিসরের ইনপুট | |
| আউটপুট ভোল্টেজ | ৫৯ ভিডিসি±১%ধ্রুবক ভোল্টেজ আউটপুট,সমর্থন ভোল্টেজ কাস্টমাইজেশন | ||
| আউটপুট পাওয়ার | ≥১8000W ((নামমাত্র দীর্ঘমেয়াদী উৎপাদন), ≥22000W ((সর্বোচ্চ মান₹১০) | ||
| সুরক্ষা ফাংশন | ইনপুট ভোল্টেজ,ভোল্টেজ সুরক্ষার অধীনে,ভোল্টেজের উপর আউটপুট,অতিরিক্ত বর্তমান,শর্ট সার্কিট,ওভার তাপমাত্রা সুরক্ষা | ||
| যোগাযোগ ফাংশন | ভোল্টেজ, বর্তমান, তাপমাত্রা এবং অপারেটিং স্ট্যাটাস তথ্য রিপোর্ট করার জন্য ঐচ্ছিক CAN যোগাযোগ। | ||
| আইসোলেশন ভোল্টেজ | ≥3000V ((Vin-Vout),1min,বর্তমান ফুটো 5mA,কোনো ভাঙ্গন নেই,এফমিথ্যা আর্ক এবং করোনার ঘটনা | ||
| ইনস্টলেশন পদ্ধতি | একটি ড্রোন ব্যাটারি প্রতিস্থাপন, সরাসরি প্লাগ-এন্ড-প্লে ইনস্টলেশন | ||
| তাপ অপচয় | সক্রিয় শীতল করার জন্য অন্তর্নির্মিত ফ্যান, জোর করে বায়ু শীতল করার জন্য সংরক্ষিত বায়ু নল | ||
| ইন্টারফেস | ইনপুটএলপি২০aআইআরপিলগ,আউটপুটXT90,XT60×2 | ||
| সুরক্ষা স্তর | আইপি ৫৪ | ||
| আকার | ৪৬৮×৩০৮×১৪২±০.৫ মিমি,সংযোজক ছাড়া | ||
| ওজন | 10.8±0.2kg(একটি ১১.৫ কেজি ড্রোন ব্যাটারির প্রতিস্থাপন) | ||
| প্যাকেজ | আকার | ঘোড়ার স্যুটকেস:850×740×600±5 মিমি(চাকা অন্তর্ভুক্ত নয়) | |
| ওজন | 115±5কেজি,গ্রাউন্ড পাওয়ার মডিউল, এয়ার মডিউল, ট্রেলার (বিকল্প), সংযুক্তি এবং নথি সংরক্ষণ | ||
1অন্যথায় নির্দিষ্ট না হলে,উপরের সমস্ত তথ্য Ta=25oC, আর্দ্রতা <75%, নামমাত্র ইনপুট এবং নামমাত্র লোড।
2"স্পেসের সীমাবদ্ধতার কারণে,ফ্রেমে অসম্পূর্ণ তথ্য রয়েছে। দয়া করে আমাদের বিক্রয় কর্মীদের সাথে যোগাযোগ করুন এটি পেতে।
